Đầu Nối DB9 RS232 Cho PLC, Máy CNC – Loại Bắt Vít Không Cần Hàn
Trong các hệ thống tự động hóa và điều khiển công nghiệp, việc kết nối dữ liệu giữa máy tính, bộ điều khiển PLC, máy CNC và thiết bị ngoại vi đòi hỏi phụ kiện có cấu tạo phù hợp, dễ lắp đặt và thuận tiện bảo trì. Đầu DB9 cái RS232 bắt vít không cần hàn là một trong những lựa chọn được nhiều kỹ thuật viên quan tâm khi cần chế tạo dây cáp COM hoặc sửa chữa hệ thống kết nối truyền thông.
Với thiết kế cầu đấu vít bên trong, sản phẩm cho phép cố định các lõi dây theo sơ đồ đấu nối mà không cần hàn trực tiếp vào chân tiếp điểm. Người dùng có thể lựa chọn đầu DB9 chân cái (Female) hoặc chân đực (Male), tùy thuộc vào cổng giao tiếp trên thiết bị.
Phụ kiện COM cung cấp các loại đầu DB9 RS232 phục vụ nhu cầu làm cáp, thay thế đầu nối và bảo trì thiết bị điện tử công nghiệp.
- Website: https://phukiencom.vn/
- Hotline: 0395.193.455.
1. Đầu DB9 RS232 công nghiệp là gì?
Đầu DB9 là loại đầu nối có 9 tiếp điểm, thường được sử dụng trong các hệ thống truyền thông nối tiếp. Trên thực tế, tên gọi DB9 được sử dụng phổ biến trong thương mại, còn tên kích thước chính xác của đầu nối 9 chân này là DE-9.
RS232 là chuẩn giao tiếp truyền dữ liệu nối tiếp, từng được sử dụng rộng rãi trong máy tính, thiết bị đo lường, bộ điều khiển và nhiều hệ thống công nghiệp.
Đầu nối DB9 dạng bắt vít không cần hàn được thiết kế để đơn giản hóa việc đấu dây. Thay vì hàn từng lõi dây lên các chân tiếp điểm, người dùng có thể đưa dây vào cầu đấu và siết vít cố định.
Sản phẩm thường có những bộ phận chính:
- Đầu tiếp điểm DB9 gồm 9 chân hoặc 9 lỗ.
- Cầu đấu vít để kết nối dây dẫn.
- Vỏ nhựa bảo vệ phần đấu nối.
- Ốc cố định đầu nối, tùy theo thiết kế sản phẩm.
Cần lưu ý rằng DB9 chỉ mô tả kiểu đầu nối, không tự động xác định chuẩn truyền thông. Trước khi sử dụng cho PLC hoặc máy CNC, cần xác nhận thiết bị thực sự hỗ trợ RS232 và có sơ đồ chân tương thích.
2. Vì sao nên sử dụng đầu DB9 bắt vít cho thiết bị công nghiệp?
Đơn giản hóa quá trình đấu nối
Trong môi trường nhà máy, kỹ thuật viên có thể cần thay đầu cáp, làm dây kết nối theo yêu cầu hoặc sửa chữa hệ thống đang hoạt động. Đầu DB9 bắt vít giúp thực hiện các công việc này mà không cần hàn dây trực tiếp.
Thiết kế cầu đấu phù hợp với những công việc cần tháo lắp, kiểm tra và thay đổi dây dẫn theo sơ đồ kỹ thuật.
Thuận tiện khi bảo trì thiết bị
Khi kết nối gặp sự cố, kỹ thuật viên có thể kiểm tra các vị trí đấu dây, độ chắc chắn của lõi dẫn và sơ đồ kết nối. Nếu cần, dây có thể được tháo ra và đấu lại theo đúng quy trình.
Điều này hữu ích đối với bộ phận bảo trì máy móc, xưởng sản xuất và đơn vị tích hợp hệ thống điều khiển.
đọc thêm : Đầu db9 đực
Chủ động chế tạo dây cáp theo nhu cầu
Mỗi hệ thống có thể yêu cầu chiều dài cáp và sơ đồ đấu dây khác nhau. Việc sử dụng đầu DB9 bắt vít giúp người dùng chủ động lựa chọn dây dẫn và thực hiện kết nối phù hợp với ứng dụng thực tế.
Tuy nhiên, cần bảo đảm dây dẫn, đầu nối và cấu hình cáp đáp ứng yêu cầu kỹ thuật của thiết bị.
Giảm công đoạn gia công
Do không cần hàn trực tiếp các lõi dây vào chân tiếp điểm, quá trình lắp đặt có thể được thực hiện bằng các dụng cụ cơ bản. Người sử dụng vẫn cần thao tác cẩn thận để tránh dây lỏng, đấu sai chân hoặc chạm chập giữa các điểm kết nối.
3. Ứng dụng đầu nối DB9 RS232 cho PLC
PLC là bộ điều khiển logic lập trình được sử dụng phổ biến trong các dây chuyền sản xuất, hệ thống điều khiển máy móc và thiết bị tự động hóa.
Một số dòng PLC hoặc phụ kiện lập trình có giao tiếp nối tiếp tương thích với RS232. Trong trường hợp này, đầu DB9 bắt vít có thể được sử dụng để chế tạo hoặc sửa chữa cáp kết nối theo sơ đồ do nhà sản xuất cung cấp.
Các tình huống sử dụng có thể bao gồm:
- Làm cáp kết nối giữa PLC và thiết bị có cổng RS232 tương thích.
- Thay đầu nối bị hỏng trên dây cáp bảo trì.
- Chế tạo cáp phục vụ kiểm tra hoặc thử nghiệm.
- Đấu dây theo cấu hình riêng của hệ thống điều khiển.
- Bảo trì đường truyền dữ liệu giữa các thiết bị ngoại vi.
Không phải mọi PLC đều sử dụng RS232 hoặc cổng DB9 trực tiếp. Một số thiết bị sử dụng USB, Ethernet, RS485 hoặc giao diện độc quyền. Vì vậy, cần kiểm tra model PLC, loại cổng và yêu cầu cáp trước khi chọn mua.
4. Sử dụng đầu DB9 RS232 cho máy CNC
Trong lĩnh vực gia công cơ khí, máy CNC có thể sử dụng giao tiếp nối tiếp để trao đổi dữ liệu với máy tính hoặc thiết bị điều khiển bên ngoài, tùy theo đời máy và cấu hình.
Đầu DB9 RS232 bắt vít hỗ trợ việc chế tạo và sửa chữa dây cáp khi máy CNC sử dụng giao diện tương thích.
Những công việc có thể ứng dụng
- Thay thế đầu cáp COM bị hư hỏng.
- Chế tạo cáp truyền dữ liệu theo sơ đồ kỹ thuật.
- Phục vụ công tác bảo trì và kiểm tra kết nối.
- Làm cáp kết nối với thiết bị ngoại vi tương thích.
Lưu ý khi sử dụng cho máy CNC
Máy CNC có thể yêu cầu kiểu đấu dây thẳng hoặc đấu chéo, tùy thuộc vào cổng giao tiếp và thiết bị kết nối ở đầu còn lại. Một số hệ thống còn yêu cầu tín hiệu bắt tay phần cứng hoặc cấu hình truyền thông riêng.
Do đó, không nên tự đấu dây theo một sơ đồ chung cho tất cả máy CNC. Hãy tra cứu tài liệu kỹ thuật hoặc kiểm tra cáp gốc trước khi chế tạo cáp thay thế.
5. Các loại đầu DB9 RS232 phù hợp với nhu cầu nào?
Đầu DB9 chân cái Female
Đầu Female có 9 lỗ tiếp điểm, thường kết nối với cổng chân đực. Loại này phù hợp khi thiết bị đầu cuối hoặc cấu hình cáp yêu cầu đầu nối chân cái.
Đầu DB9 chân đực Male
Đầu Male có 9 chân tiếp điểm nhô ra, thường kết nối với cổng chân cái. Loại này thích hợp cho các ứng dụng cần đầu nối đực theo thiết kế hệ thống.

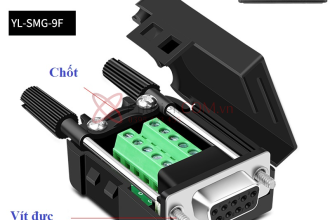

Đầu DB9 bắt vít có vỏ bảo vệ
Đây là phiên bản có cầu đấu vít bên trong và vỏ bảo vệ bên ngoài. Người dùng có thể mở vỏ để đấu dây, sau đó đóng lại để bảo vệ các điểm kết nối.
Khi chọn sản phẩm, cần kiểm tra kiểu đầu nối, kích thước lắp đặt và cấu tạo vỏ. Không nên chỉ dựa vào tên gọi vì các mẫu khác nhau có thể có thiết kế và khả năng tiếp nhận dây khác nhau.
6. Bảng thông tin đầu DB9 RS232 bắt vít không cần hàn
| Tiêu chí | Thông tin |
|---|---|
| Tên sản phẩm | Đầu nối DB9 RS232 bắt vít |
| Số tiếp điểm | 9 |
| Kiểu đầu nối | Male hoặc Female |
| Cách đấu dây | Cầu đấu vít |
| Có cần hàn dây? | Không cần hàn trực tiếp vào chân tiếp điểm |
| Vỏ bảo vệ | Tùy mẫu sản phẩm |
| Ứng dụng | Làm cáp COM, sửa chữa và bảo trì thiết bị tương thích |
| Thiết bị tham khảo | PLC, CNC, máy đo lường, cân điện tử |
| Website | phukiencom.vn |
| Hotline | 0395.193.455 |
Thông số kích thước, giới hạn tiết diện dây và đặc tính điện cần được xác nhận theo mẫu sản phẩm cụ thể.
7. Hướng dẫn đấu dây đầu DB9 RS232 cho hệ thống điều khiển
Để kết nối đúng kỹ thuật, người dùng nên thực hiện theo các bước sau:
Bước 1: Kiểm tra giao diện của thiết bị
Xác định thiết bị có hỗ trợ RS232 hay không, đồng thời kiểm tra cổng DB9 là chân cái hay chân đực.
Bước 2: Chuẩn bị sơ đồ chân
Đối chiếu tài liệu kỹ thuật của cả hai thiết bị. Xác định các chân tín hiệu cần sử dụng, chẳng hạn TX, RX và GND, cùng các tín hiệu bổ sung nếu hệ thống yêu cầu.
Bước 3: Chọn dây dẫn phù hợp
Lựa chọn dây có số lõi, cấu tạo và chiều dài đáp ứng yêu cầu của ứng dụng. Với môi trường công nghiệp, cần xem xét thêm khả năng chống nhiễu và cách đi dây.
Bước 4: Đấu dây vào cầu đấu
Tuốt dây đúng độ dài, đặt từng lõi vào vị trí đã xác định và siết vít vừa đủ chắc. Tránh để lõi đồng thừa gây chạm chập.
Bước 5: Kiểm tra kết nối
Đối chiếu lại sơ đồ chân, kiểm tra thông mạch và độ chắc chắn của dây trước khi kết nối vào thiết bị.
Bước 6: Thử nghiệm theo hướng dẫn kỹ thuật
Chỉ cấp nguồn và kiểm tra truyền dữ liệu sau khi đã xác nhận kết nối đúng. Nếu không giao tiếp được, cần kiểm tra sơ đồ chân, cấu hình cổng nối tiếp và thông số truyền thông.
8. Những lưu ý quan trọng khi chọn đầu DB9 cho PLC và CNC
Để hạn chế lỗi khi lắp đặt, cần lưu ý một số vấn đề sau:
- Đúng chuẩn giao tiếp: Xác nhận thiết bị sử dụng RS232, không chỉ có hình dạng cổng DB9.
- Đúng loại đầu nối: Chọn Male hoặc Female theo cổng cần kết nối.
- Đúng sơ đồ chân: Kiểm tra tài liệu kỹ thuật của thiết bị.
- Đúng loại dây: Chọn dây dẫn phù hợp với cầu đấu và môi trường lắp đặt.
- Đấu dây chắc chắn: Không để dây lỏng hoặc lõi đồng chạm sang vị trí bên cạnh.
- Kiểm tra trước khi vận hành: Đảm bảo hệ thống được đấu đúng và tuân thủ quy trình an toàn.
Đối với các hệ thống sản xuất quan trọng, nên để nhân viên kỹ thuật có chuyên môn thực hiện việc đấu nối và kiểm tra.
9. Mua đầu nối DB9 RS232 tại Phụ kiện COM
Nếu bạn đang cần đầu DB9 RS232 chân cái, chân đực hoặc loại bắt vít không cần hàn để làm cáp COM cho PLC, máy CNC và thiết bị điện tử công nghiệp, hãy tham khảo sản phẩm tại Phụ kiện COM.
Website: https://phukiencom.vn/
Hotline: 0395.193.455
Khi liên hệ, khách hàng nên cung cấp hình ảnh cổng kết nối, model thiết bị và loại đầu nối mong muốn. Với các ứng dụng công nghiệp, việc có sơ đồ chân hoặc thông tin cáp gốc sẽ giúp xác định loại phụ kiện phù hợp hơn.
10. Câu hỏi thường gặp
Đầu DB9 RS232 bắt vít có dùng được cho mọi PLC không?
Không. Sản phẩm chỉ phù hợp khi PLC có giao diện và yêu cầu kết nối tương thích. Cần kiểm tra tài liệu kỹ thuật trước khi đặt mua.
Có thể dùng đầu DB9 bắt vít để thay cáp CNC bị hỏng không?
Có thể, nếu đầu nối, sơ đồ chân và loại giao tiếp phù hợp với máy CNC. Cần xác nhận cấu hình cáp trước khi thay thế.
Đầu DB9 bắt vít có cần hàn không?
Không cần hàn trực tiếp dây dẫn vào chân tiếp điểm. Dây được cố định bằng cầu đấu vít theo thiết kế của sản phẩm.
Đầu DB9 có thể sử dụng cho RS485 không?
Một số thiết bị RS485 cũng có thể sử dụng đầu nối DB9, nhưng chuẩn tín hiệu và sơ đồ chân khác RS232. Chỉ sử dụng khi sản phẩm và thiết bị được xác định tương thích.
Làm thế nào để mua đúng đầu nối?
Bạn có thể truy cập phukiencom.vn hoặc gọi 0395.193.455, đồng thời cung cấp thông tin thiết bị và hình ảnh cổng kết nối để được tư vấn.
đọc thêm : Đầu bấm DB9 RS232
Kết luận
Đầu nối DB9 RS232 bắt vít không cần hàn là phụ kiện hữu ích trong công việc chế tạo cáp COM, bảo trì PLC, sửa chữa máy CNC và kết nối các thiết bị công nghiệp tương thích. Thiết kế cầu đấu vít giúp quá trình đấu dây thuận tiện hơn, giảm công đoạn hàn và hỗ trợ việc kiểm tra, thay thế khi cần thiết.
Để lựa chọn đúng sản phẩm, hãy xác định chuẩn giao tiếp, loại đầu nối và sơ đồ chân của thiết bị. Liên hệ Phụ kiện COM – phukiencom.vn, hotline 0395.193.455, để được tư vấn theo nhu cầu sử dụng.
